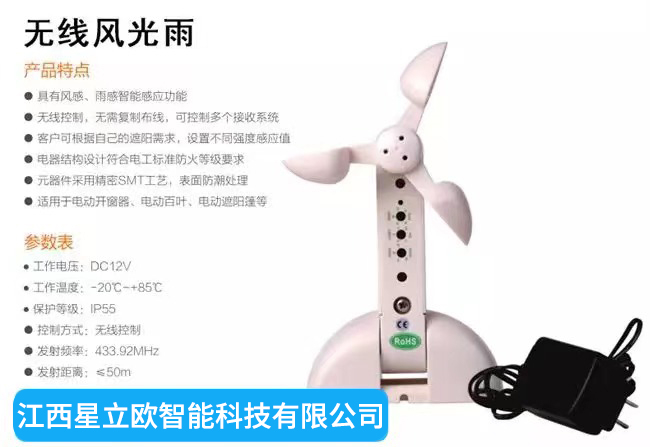

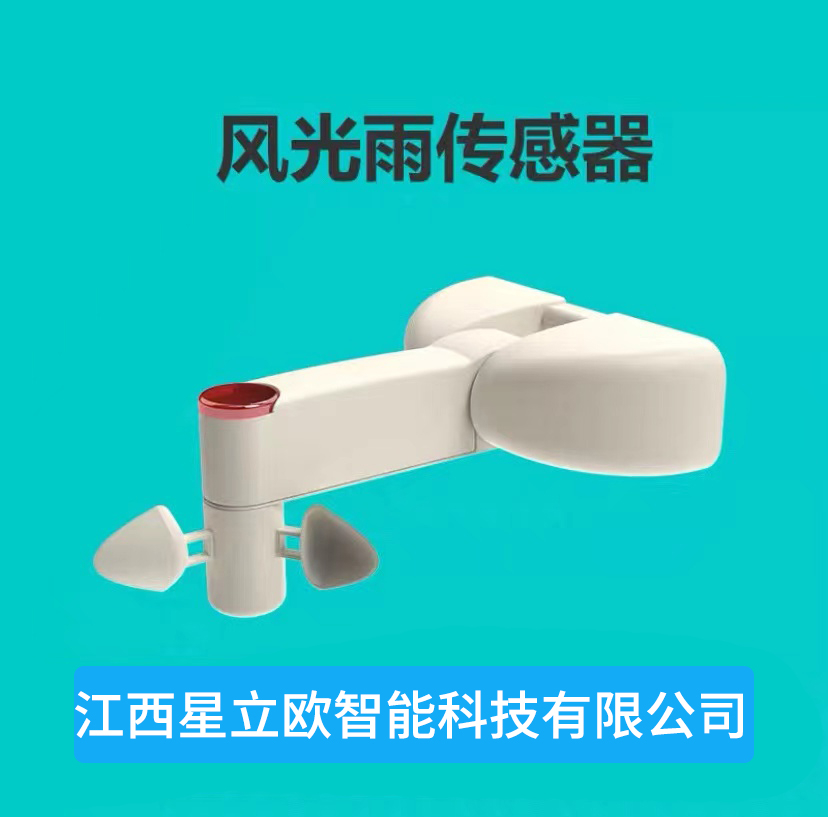

风光雨传感器
发布时间:2021-05-27

1374

分享至:

风雨感应器安装方便,可安装于墙、桅杆或屋顶等处,使用电源为220V交流电,通过感应空气中风速大小、水分密度等指标控制电动设备运行。如主控制箱接有风雨感应器,当有降雨或有强风时风雨感器会发出信号,主控制箱接收此

信号后会自动关闭所有窗户。

风雨感应器性能和技术参数

1、风感器为3叶风标式监测;可设定1-4级风速值,范围:3Km/h--20km/h。
       2、雨感器为表面式检测,反应迅速;可设定范围:1mm/h—5mm/h。

3、风标体由抗撞击的聚酰胺材料制造。
       4、雨测面附为热镀金探测面,外层树脂包裹。
       5、感应器内置自动复位延迟装置。
       6、外壳抗风雨高分子外壳。
       7、安装方便,可固定于墙/桅杆上和屋顶等处,可立/卧安装。

8、使用电源:接收机AC220V。
       9、输出2线无源闭合触点,容量:5A。
      10、可直接控制各种电动开窗机或其它电动设备。
      11、系统构成:感应探头+信号处理器。

风雨感应器接线端子(4根线)

1、端子N和L接:AC220V电源。

2、端子L1和L2无源闭合信号触点。

风雨感量的调节

风感调节

用小十字螺丝刀调节“Wind”旋钮,顺时针旋转,风速减小;逆时针旋转,风速增大。

(1)对应关系

风力

窗口

风速

一级

4-6间

3.0-8.35km/h

二级

6-7间

8.35-12.5km/h

三级

7-8间

12.5-16.65km/h

四级

8-0间

16.65-20.8km/h

注意:调节好后,用PVC薄膜贴片密封,贴住风/雨/光的调节窗口!

当风速达到设定值时,接收机输出触点闭合信号。

雨感调节

用小十字螺丝刀调节“Wind”旋钮,顺时针旋转,雨量减小;逆时针旋转,雨量增大。

 (1)对应雨量范围

1mm/h—5mm/h

注意:调节好后,用PVC薄膜贴片密封,贴住风/雨/的调节窗口!

当下雨量达到设定值时,接收机输出触点闭合信号。
